管道目视化管理

发布时间:2021-03-13 09:08:22信息来源:百进顾问咨询浏览人数:

管道目视化是通过喷涂、黏贴于管道上的颜色、标签、牌示方式,明确管道设备设施的使用状态,作业区域的危险状态的一种现场安全管理办法。安全色、标签、标牌需定期检查,以保持整洁、清晰、完整,如有变色、褪色、脱落、残缺等情况时,须及时重涂或者更换保障作业安全。

一、 管道标识识别的方法:

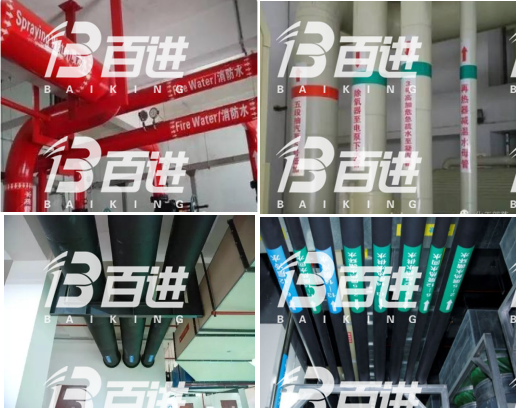

1、标识识别使用方式

1) 管道全长上标识;

2)在管道上以色环标识;

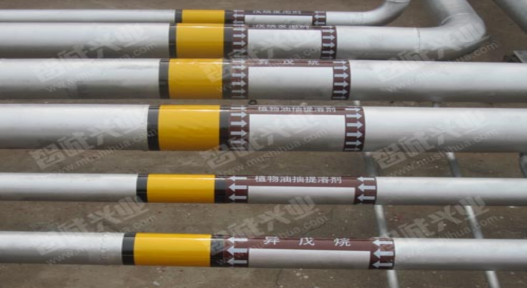

3)在管道上以长方形的识别色标牌标识;

4)在管道上以带箭头的长方形识别色标牌标识;


2、现场环境、管道规格不同我们一般依据以下顺序进行选择:

1)可整根涂刷油漆的管道选择在管道全长上标识;

2)难以整根着色的管道选择在管道全长上标识;

3)对于外径小于76mm的管道,当在管道上直接涂刷介质名称及介质流向标识不易识别时,可在需要识别的部位挂设标牌。标牌上应标明介质名称,并使标牌的指向尖角指向介质流向。

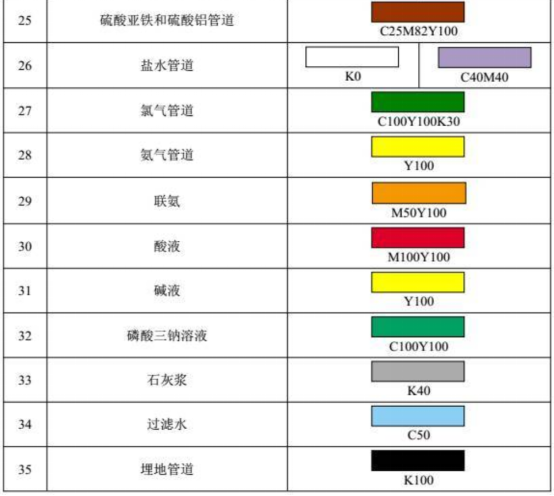

 二、 工业管道的基本识别色、识别符号和安全标识





三、管道介质名称及流向标注要求

1)为便于识别,官道上应标注介质名称及介质流向箭头。箭头用白色或黑色,文字说明部分与介质流向着色一致。在管道的介质流向有两种可能时,应标出两个方向的指示箭头。

2)管道弯头、穿墙处及管道密集、难以辨认的部位,应涂刷介质名称及介质流向箭头。

3)10m以上的长管道宜每10m标准一次介质名称及介质流向。

4)介质流向标注位置为管道正面明显处,管道密集处保证高度相同。

5)介质流向应标注在管道弯头、穿墙处及管道密集、难以辨别的部位,其位置应在距弯头至少5m的直管段上。

6)如两个弯头相距不够10m时则应选择中间位置。

7)需要时,可在管道上标注压力。

8)介质流向断面图及操作说明



 四、常用管道涂层配套参照表


五、管道安全标识要求

1、危险标识

1)适用范围:管道内的物质,凡属于GB13690所列的危险化学品,其管道应设置危险标识。

2)表示方法:在管道上涂159mm宽黄色,在黄色两侧各涂25mm宽黑色的色环或色带,安全色范围应符合GB2893的规定。

3)表示场所:基本识别色的标识上或附近。


2、消防标识

工业生产中设置的消防专用管道应遵守GB13495的规定,并在管道上标识“消防专用”识别符号。标识部位、最小字体应以能清楚观察识别符号来确定。
